小鹿说明书
一、概述

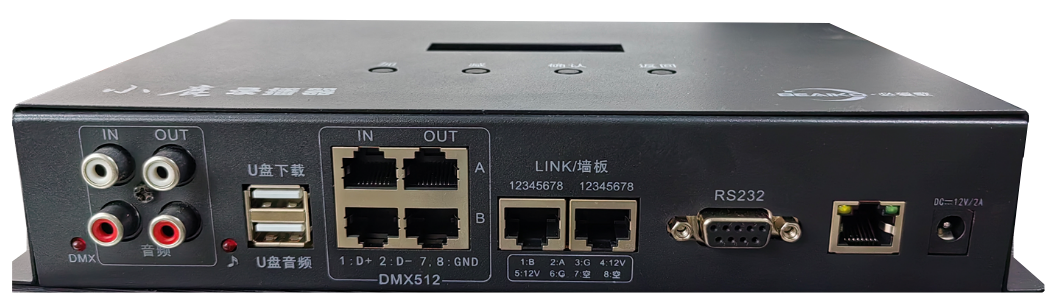

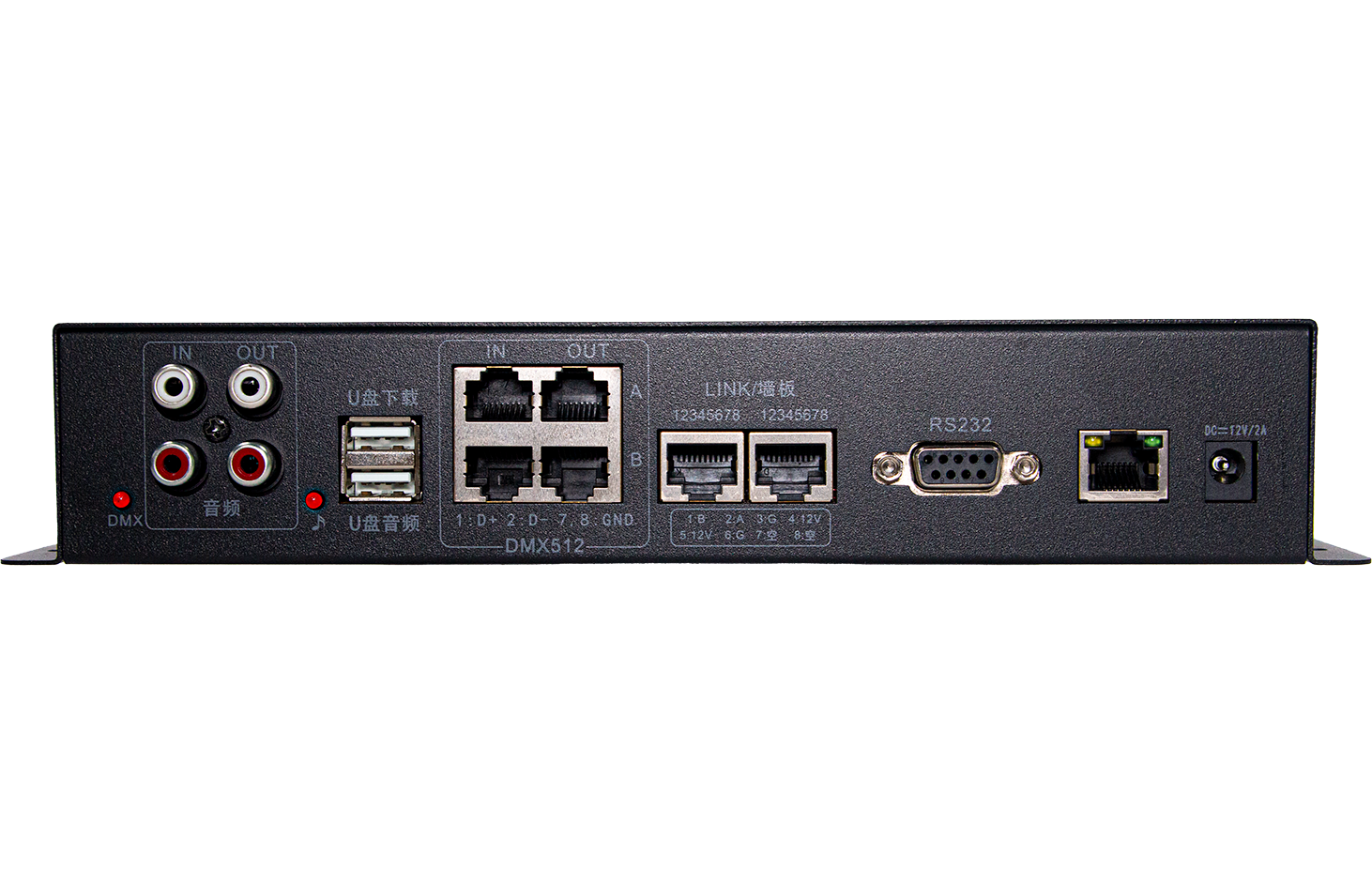

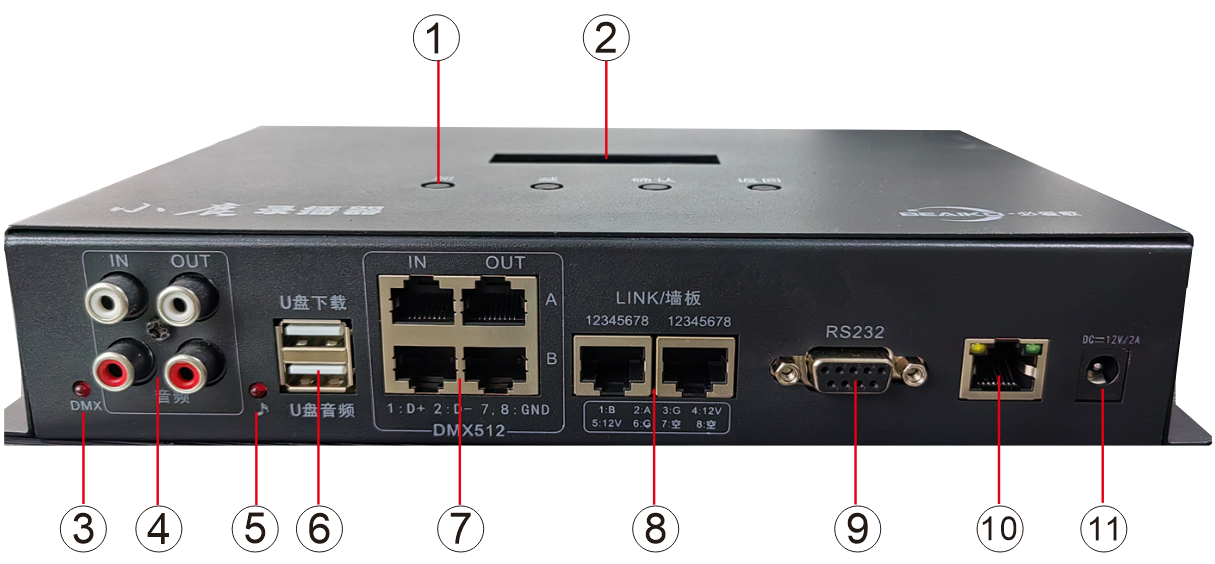

二、接口说明
1) 设置按键：4个按键，可设置DMX512地址、录制、播放、复制数据操作。
2) 液晶显示屏：显示各种功能菜单和设备工作状态。
3) DMX512指示灯：当此灯亮起进，DMX512口输出的是内部录制的DMX512数据；当灭掉时，输出的是外部输出DMX512数据。
4) 音频切换：输入音频接口，接外部输入音频（接点歌机或其它外部音源）；输出音频接口，主要输出外部音频与内部音频；输入和输出不能接反。
5) ♪：MP3音乐指示灯，此灯亮起时音频输出U盘的MP3音乐声音。当此亮灭掉时输出的音频为外部音频（输入的音频）
6) USB接口：
U盘音频：用来插带MP3的U盘用来播放音乐；
U盘下载：用来软件升级或其它参数保存；
7) DMX512接口：
DMX512 IN口：两组DMX512输入接口，用来接灯控的DMX512输 出接口。或者接控台的输出口用来录制控台效果。
DMX512OUT口：用来输出灯控的信号或者输出录制好的信号。
8) LINK墙板口：用来接墙板或其它外部设备，作为控制终端，可以控制节目播放和切换；
9) RS232串口：外部设备可通过232信号控制录播器节目切换。
10) TCP/IP口：上位机调试或多台录播器级联（目前没有做功能）
11) DC接口：DC12V供电接口，用来给整机供电；
三、功能介绍
l 两组DMX512信号通道，控制录制和输出
l 可控制音频切换，切换外部输入音频或U盘内置音频
l 设置输出外部DMX512信号或内部保存的节目DMX512信号
l 可调节音乐和录制灯光效果帧保持同步
l 录制灯光效果节目最多可以录20个节目
l 控制录播器播放录制节目和U盘音乐节目。
四、系统连线图

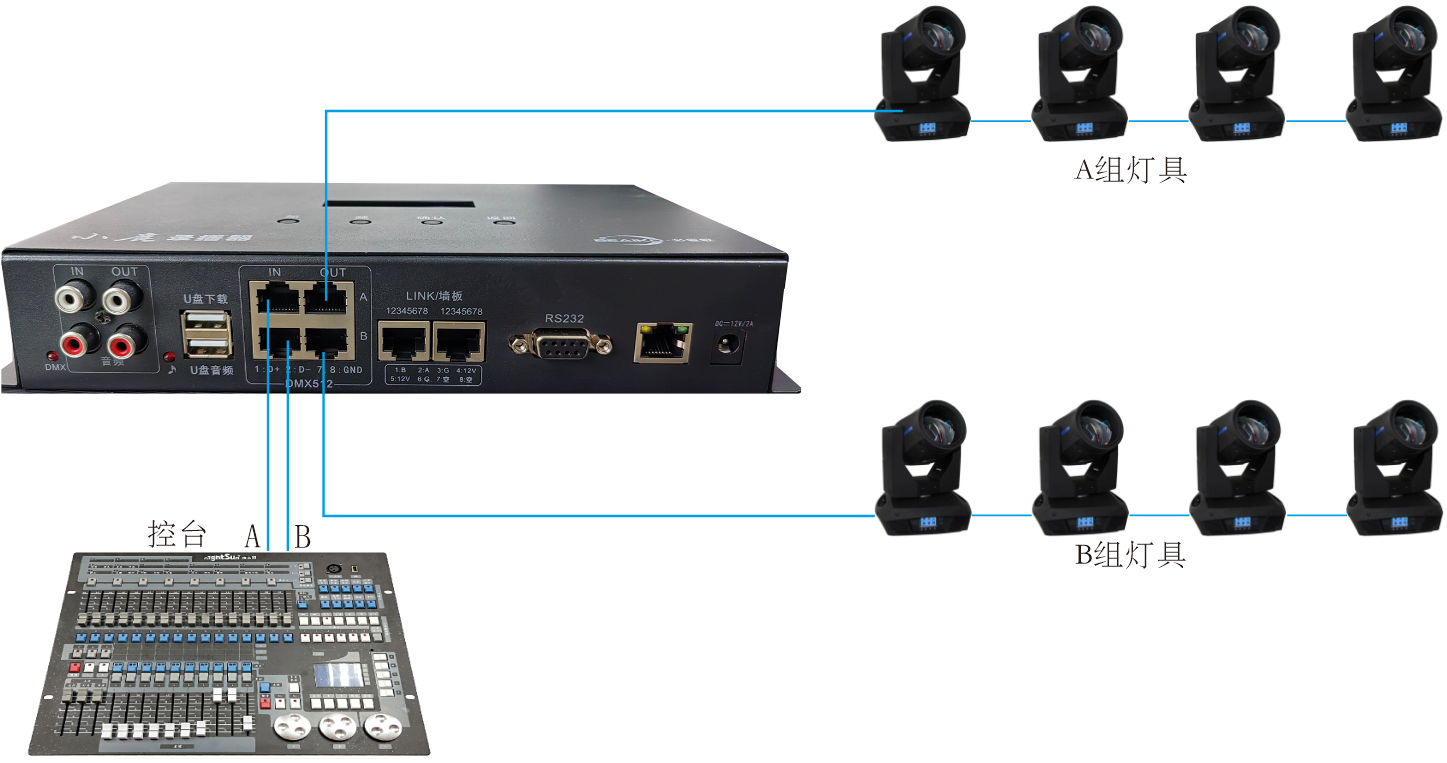

1、 录制控台灯光秀时接线（录制时必须要插音乐U盘，且U盘内有歌曲）

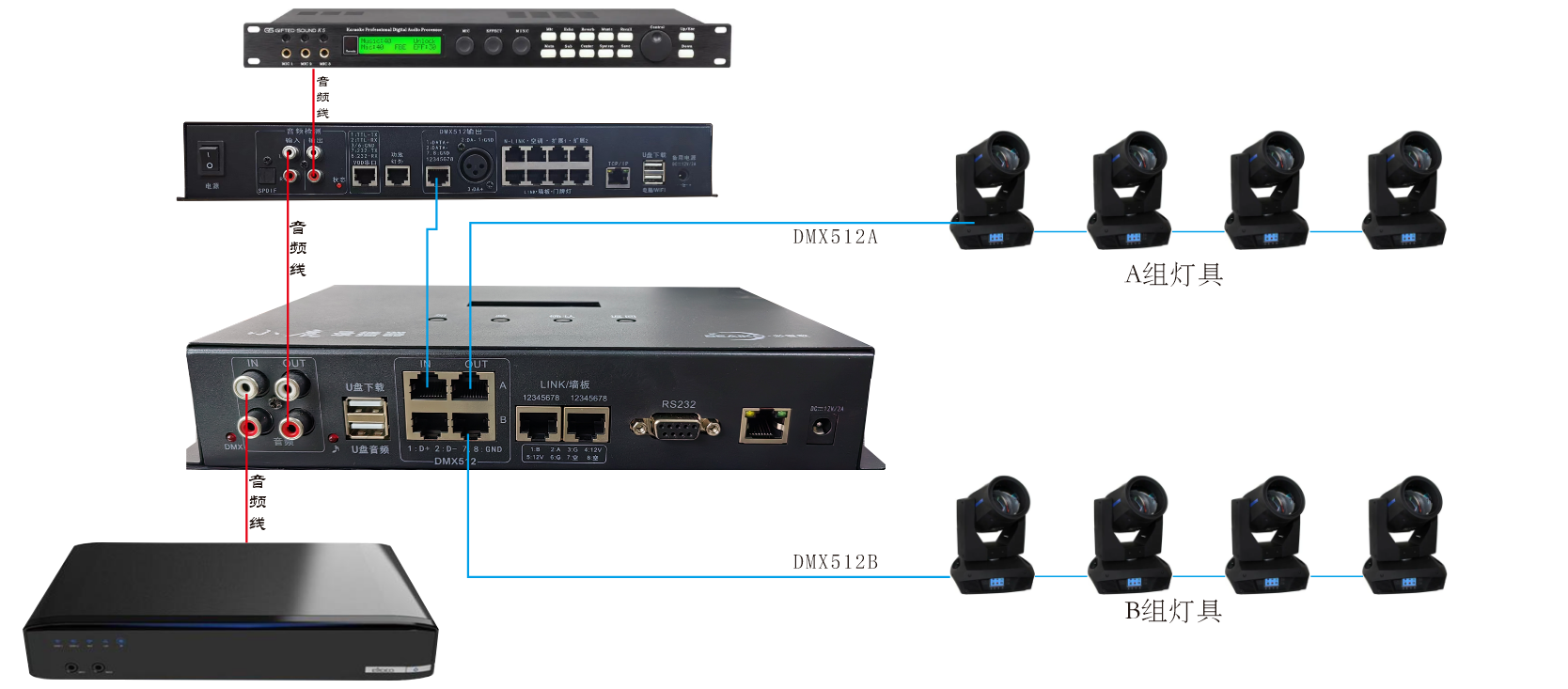

2、 灯控DMX512调用灯光秀时接线（调用时必须要插音乐U盘，且U盘内有歌曲）

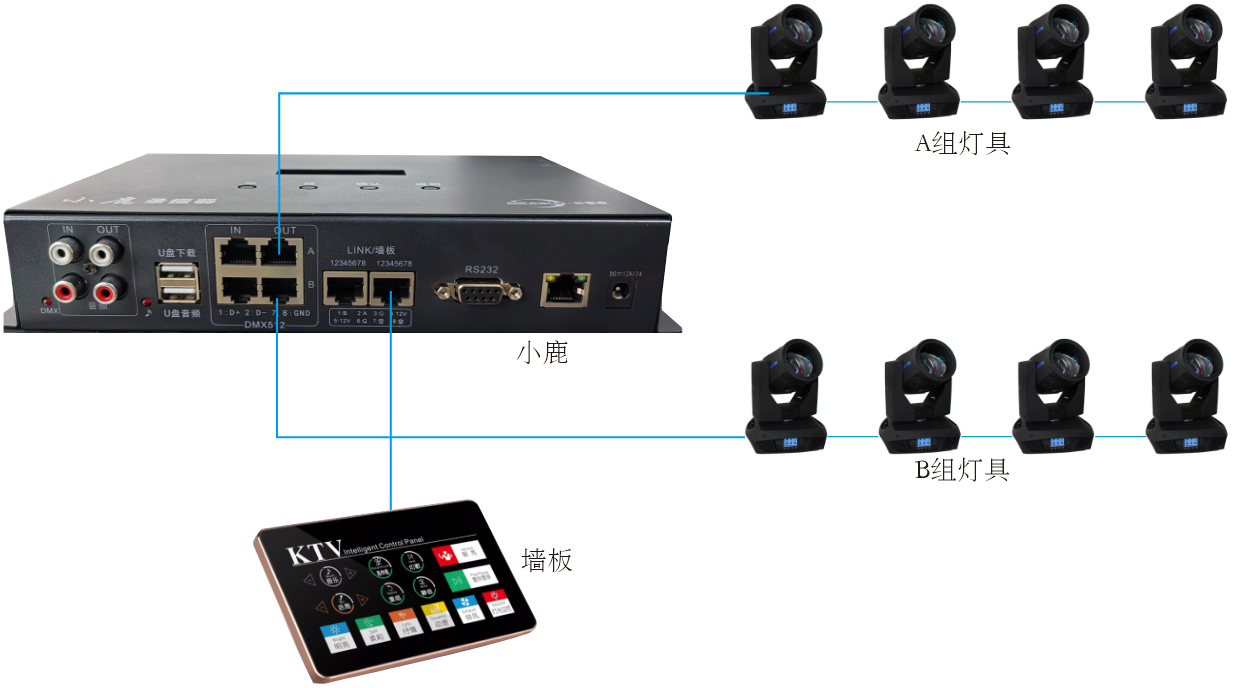

3、 通过墙板控制调用灯光秀时接线（调用时必须要插音乐U盘，且U盘内有歌曲）

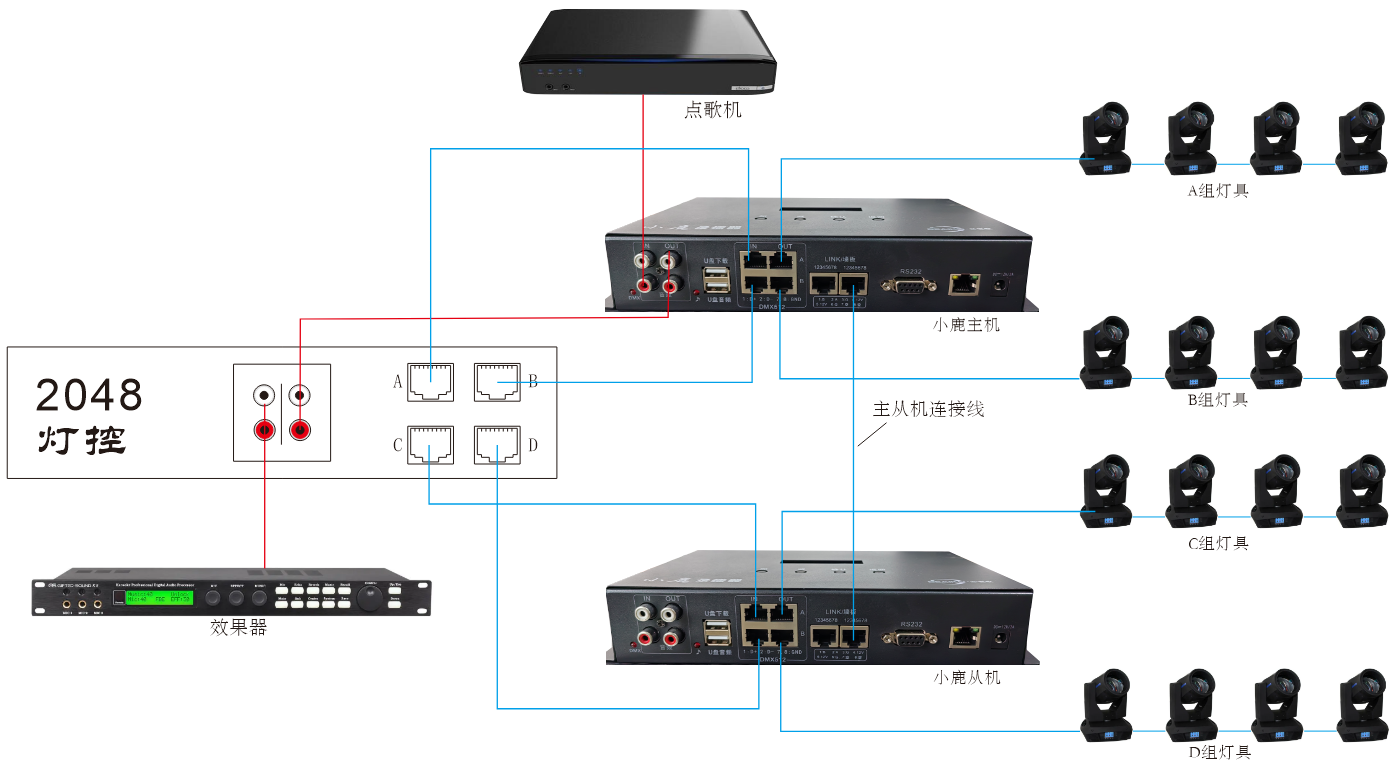

4、 小鹿主从机连线图（调用效果时，主机要插音乐U盘，从机不用插音乐U盘）
注：主机需要设置一下主机模式，与从机之间用网线把两个墙板口对接即可。
五、按键设置说明
长按“确认”进入一级菜单，按“加”“减”键切换菜单
1、 Record （录制菜单）
按确认进入二级菜单：
Music 01:代表录制第一首歌的灯光效果，0几代表要录制的第几首歌效果，再按“确认”键，进入三级菜单：
选择相应的功能按“确认”说明如下：
Play：按“确认”播放音乐同时播放录制好的灯光效果；
frame：进入后按“加减”调节起始帧位置，使歌曲与灯光效果同步；
record：按“确认”开始录制控台效果，录制完毕后按“返回”停止；
2、 DMX512 addr（DMX512地址设置）按“确认”进入设置界面：
按“加减”键设置需要的地址码后按两下“返回”即可；
3、 Audio switch （音频通道切换）按“确认”进入设置界面：
Audio inside（输出机器内部U盘音频）
Audio out：（输出机器外部输入音频）
4、 DMX512 switch（DMX512通道切换）按确认键进入设置界面：
DMX512 out（输出DMX512外部输入信号）
DMX512 inside（输出内部DMX512信号）
5、 Copy data （复制存储数据）点“确认”进入界面：
在U盘下载口插入带有“XIAOLU”文件夹的U盘，点“确认”，开始复制数据，直到显示OVER。数据会存储在U盘XIAOLU文件夹下，文件名为DATA.TXT
注：U盘格式必须为FAT32格式，不能是系统盘。
6、 Order （设置音乐循环模式）按“确认”键进入设置界面：
Appoint :不循环（播完就停止）； cycle:循环播放所有曲目；
Random:随机播放曲目； Single Cycle:单曲循环曲目；
7、 Volume （设置音量大小）按“确认”进入设置界面：
Volume 30:代表当前音量为30（最大），按加减键可设置音量大小；
8、 Serial port （墙板口接收透传）按确认键进入设置界面：
此时插上墙板，按墙板的按键可显示当前按键所发出的码值；
9、 Query memory （查询剩余内存）按“确认”显示剩余内存%：
10、 Format memory（格式化内存）按“确认”进入格式化界面：
，再按“确认”开始格式化，同时伴有“嘀嘀”声，格式化完毕后自动重启机器。
11、 Set host （主从机设置）按“确认”进入设置界面：
，按加减键设置主从机。 SLAVE：代表从机（出厂默认） HOST：代表主机
六、U盘说明（音乐U盘说明）
在U盘下建立“01”文件夹，音乐支持MP3，音乐文件命名为001、002、003……020，前面必须带三位数字编号，后面可以带上文字备注。如下图：
音乐U盘必须插到“U盘音频”口上，格式为FAT32，不能是系统盘。
七、U盘说明(U盘格式为FAT32格式，不能是系统盘，必须插到“U盘下载口)
1、 U盘升级说明
U盘下建立“XIAOLU”文件夹（必须英文大写），升级文件名为“XIAOLU.bin”（文件名必须为英文大写）；
2、 U盘数据下载说明：
U盘下建立“XIAOLU”文件夹（必须英文大写），数据文件名为DATA.TXT
八、DMX512通道
通道 | 参数 | 说明 |
CH1 | 1-----20 | 播放曲目（可保存20个曲目） |
CH2 | 0------3 | 模式0为指定曲目；1为循环；2为随机；3为单曲循环 |
CH3 | 0------30 | MP3音乐音量，当为0时不输出声音，30为最大声音； |
CH4 | 音频切换 | 0-127为外部音频输出；128-255为内部音频输出； |
CH5 | DMX512切换 | 0-127为外部DMX512输出；128-255为内部DMX512输出； |
九、墙板与串口控制协议：波特率 1200
协议 | 功能 | 协议 | 功能 |
BE 8C ED 4F | DMX512内部输出 | BE 7F 63 4F | 音频内部输出 |
BE 8C EE 4F | DMX512外部输出 | BE 7F E3 4F | 音频外部输出 |
BE 8D 62 4F | 音量+ | BE 8D 91 4F | 切歌 |
BE 8D 63 4F | 音量- | BE 8D 90 4F | 重唱 |
BE 8D 84 4F | 静音 | BE 8D 8F 4F | 暂停 |
BE 8D 85 4F | 取消静音 | BE 8D 8E 4F | 取消暂停 |
BE 8D C7 4F | 静音/取消静音 | BE 8D 94 4F | 暂停/取消暂停 |
BE 87 05 4F | 曲目1 | BE 87 01 4F | 曲目2 |
BE 87 02 4F | 曲目3 | BE 87 03 4F | 曲目4 |
BE 87 15 4F | 曲目5 | BE 87 06 4F | 曲目6 |
BE 87 07 4F | 曲目7 | BE 87 08 4F | 曲目8 |
BE 87 0A 4F | 曲目9 | BE 87 0B 4F | 曲目10 |
BE 87 0C 4F | 曲目11 | BE 87 0D 4F | 曲目12 |
BE 87 0E 4F | 曲目13 | BE 87 14 4F | 曲目14 |
BE 87 1D 4F | 曲目15 | BE 87 1E 4F | 曲目16 |
BE 87 1F 4F | 曲目17 | BE 87 60 4F | 曲目18 |
BE 87 61 4F | 曲目19 | BE 87 64 4F | 曲目20 |
十、产品规格参数
使用环境温度： | 0℃－40℃ | 环境湿度： | 0% -- 75% |
存储环境温度： | -20℃－60℃ | 输入/工作电压： | DC12V/2A |
整机自身功耗： | ≤ 6W | 整机外形尺寸： | 256(L)*144(W)*45(H)mm |
净重： | 0.87KG | 毛重： | 1.1KG |
十一、 售后与服务
如需技术支持请联系当地经销商。
