蜂鸟魔幻灯带控制器产品说明书
一、蜂鸟魔幻灯带应用场所
本产品主要就用于KTV包房、大厅走廊、中小酒吧以及多功能厅等场所，实现对魔幻灯带或点光源的2D或3D控制，搭配E系列智能声光感应控制器以实现灯光与声音的实时效果联动。
所谓2D或3D是批灯带不是一条简单的线从头跑到尾，而是几十或几百条灯带组成的显示面或显示立体面。

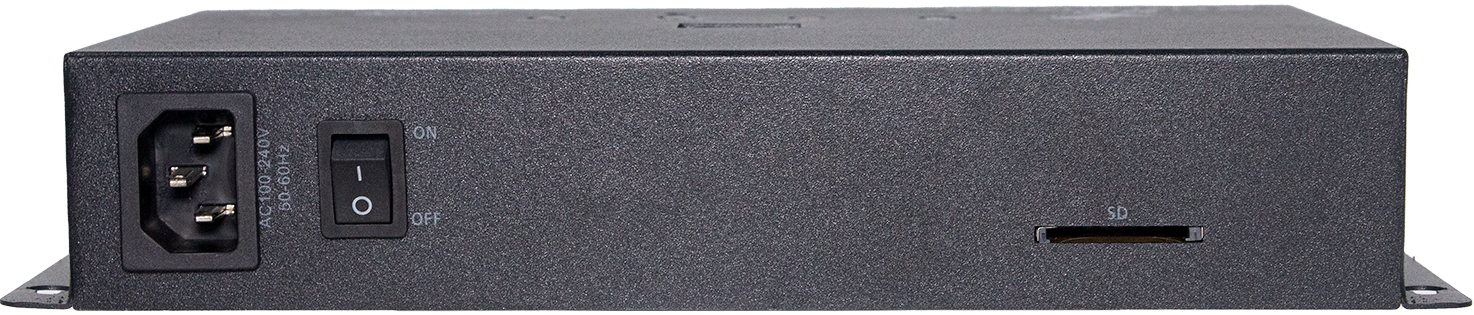

二、蜂鸟的面板接口说明
三、蜂鸟的单台应用与接线
一台蜂鸟魔幻灯带控制器有8个端口连接灯带，每端口可连接1024个点，这样单台蜂鸟最多支持8*1024=8192个点。当一个房间所用灯珠数量总和少于8192个点时，一般使用一台蜂鸟即可。
特殊情况下，当房间的造型有多个而且完全没有关联时，效果则可能很难协调发挥，则需要多配置1台蜂鸟以组合编制更多的效果素材，以达到更好的效果体现。
如果采用每米60灯珠的3点一控灯带，则每个端口最多可接1024/20=51米。 采用每盘5米的标准，则每端口最多可接50/5=10盘。
每台8个端口，所以每台最多可接408米灯带。
为使魔幻灯带达到声光联动的效果，需要蜂鸟与E-300系列智能灯控配套使用。
四、蜂鸟多台联机使用
一台蜂鸟魔幻灯带控制器最多支持8*1024=8192个点。当一个房间所用灯珠数量多于8192个点时，则需要配置多台蜂鸟。一般情况下，为保证实现声光联动，一个复杂的造型最多可以有10台蜂鸟，也即是说，系统最大支持81920个点。
如下图所示：当E-300与多个蜂鸟控制器连接时，E-300连接的第一个蜂鸟为主控制器，E-300的DMX512控制线必须连接到“主蜂鸟”的‘DMX512’网口上，然后从“主蜂鸟”的‘主机’网口上输出DMX512信号到“从蜂鸟”的‘DMX512’网口上（当还有其它DMX512灯具与蜂鸟连接时，这些灯具可以接“主蜂鸟”的另一个‘DMX512’网口上），然后再从“从蜂鸟”的‘DMX512’网口到下一个“从蜂鸟”的‘DMX512’网口上，在设置512地址码时，只有主机设置地址码，其它从机地址码全设置为1。在调试时各台蜂鸟的TCP/IP口串联起来接到调试电脑的网口上，通过调试电脑来调试效果。
五、蜂鸟DMX512通道说明
CH1 | 总调光 | CH13 | 总调光 |
CH2 | 素材 | CH14 | 素材 |
CH3 | 方向 | CH15 | 方向 |
CH4 | 速度 | CH16 | 速度 |
CH5 | 频闪 | CH17 | 频闪 |
CH6 | R | CH18 | R |
CH7 | G | CH19 | G |
CH8 | B | CH20 | B |
CH9 | W | CH21 | W |
CH10 | 帧头 | CH22 | 帧头 |
CH11 | 帧尾 | CH23 | 帧尾 |
CH12 | 预留 | CH24 | 预留 |
六、蜂鸟按键设置说明
1 | DMX512地址设置 |
2 | 自走模式设置、亮度设置、速度设置、播放时间设置 |
3 | 主从机状态设置 |
4 | 芯片类型设置 |
5 | RGB顺序设置 |
6 | 灯带测试 |
7 | 软件程序升级 |
8 | IP查询和设置 |
七、蜂鸟产品功能及规格参数
1 | 内置图形效果，实现了颜色滚动，扩散，星点，烟花等效果 |
2 | 可以导入视频文件进行录制 |
3 | 导入CAD的dxf文件功能即可自动建模 |
4 | 建模更方便，可以一比一建立模型，手动描绘整体造型即可 |
5 | 采用接线独立端子，调换端口和排查问题更方便，安装更牢固可靠 |
6 | 自走模式，机器独立使用时，可以设置自走模式的效果 |
7 | DMX512模式，可以采用DMX512灯控，控制蜂鸟素材播放 |
八、技术支持
如需帮助请联系当地代理商
