MH08说明

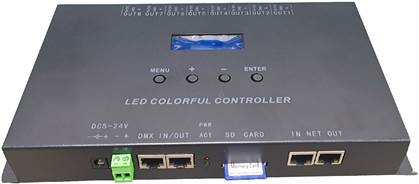

一、概述

本产品广泛应用于国内外各种文旅、宴会厅、KTV包房、门头和大厅、中小酒吧等需要控制幻彩灯带或点光源的场所。通过连接E系列声光感应控制系统，可实现灯光与声音的实时效果联动。

二、通道说明

注：当控制灯带为RGB灯带时，第6通道为空。

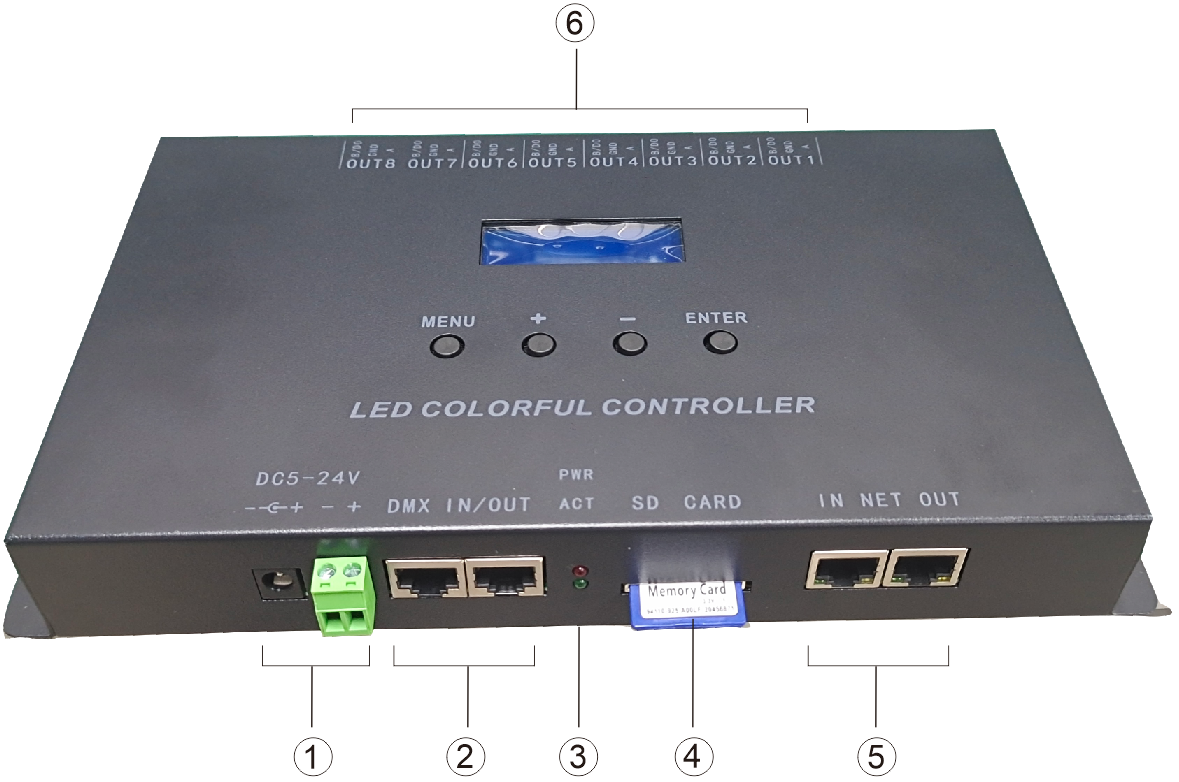

三、接口说明

1、  供电接口：DC座和凤凰端子接口两种接口，支持输入5-24V电压；

2、  DMX512接口：接DMX512信号；

3、  电源指示灯：红色电源指示灯（亮起），指示供电状态；绿色为DMX信号指示灯（闪烁）；

4、  SD卡座：可插入SD卡存储灯带效果；

5、  网络接口：用来调试或连接主从机使用，标准网络通讯协议。

6、  灯带信号端口：8路端口，用来接RGB或RGBW幻彩灯带；

四、接线说明

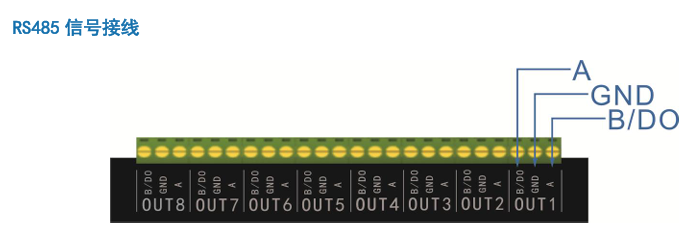

1、  MH08接灯带线说明：

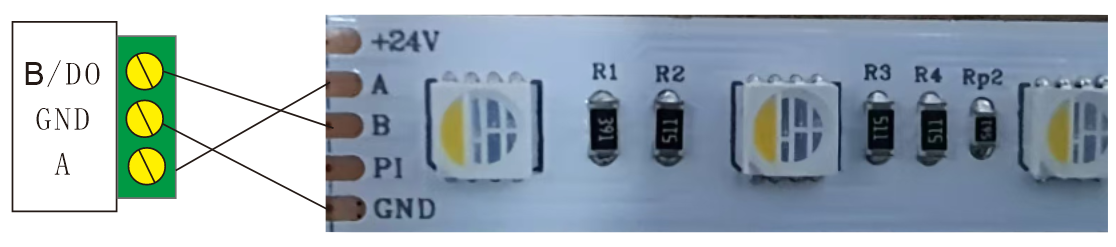

如：485信号接线图，此灯带在接线时需要先用编码器写码方可控制灯带。

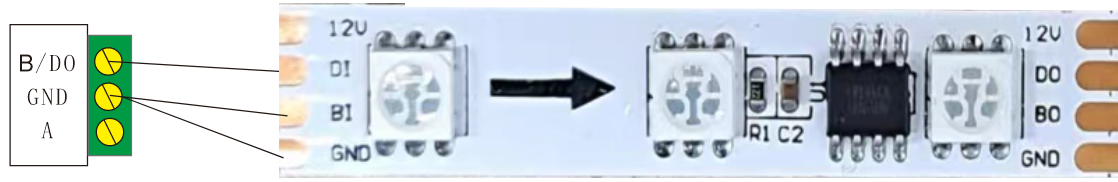

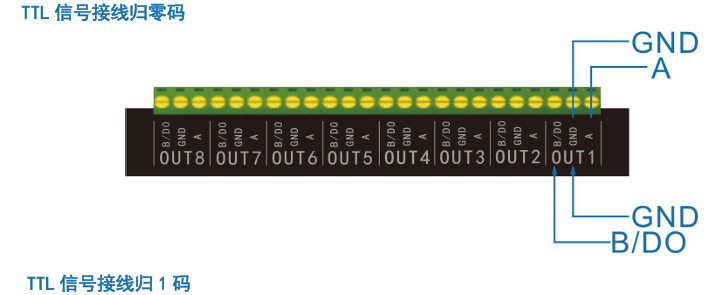

TTL串行信号接线图

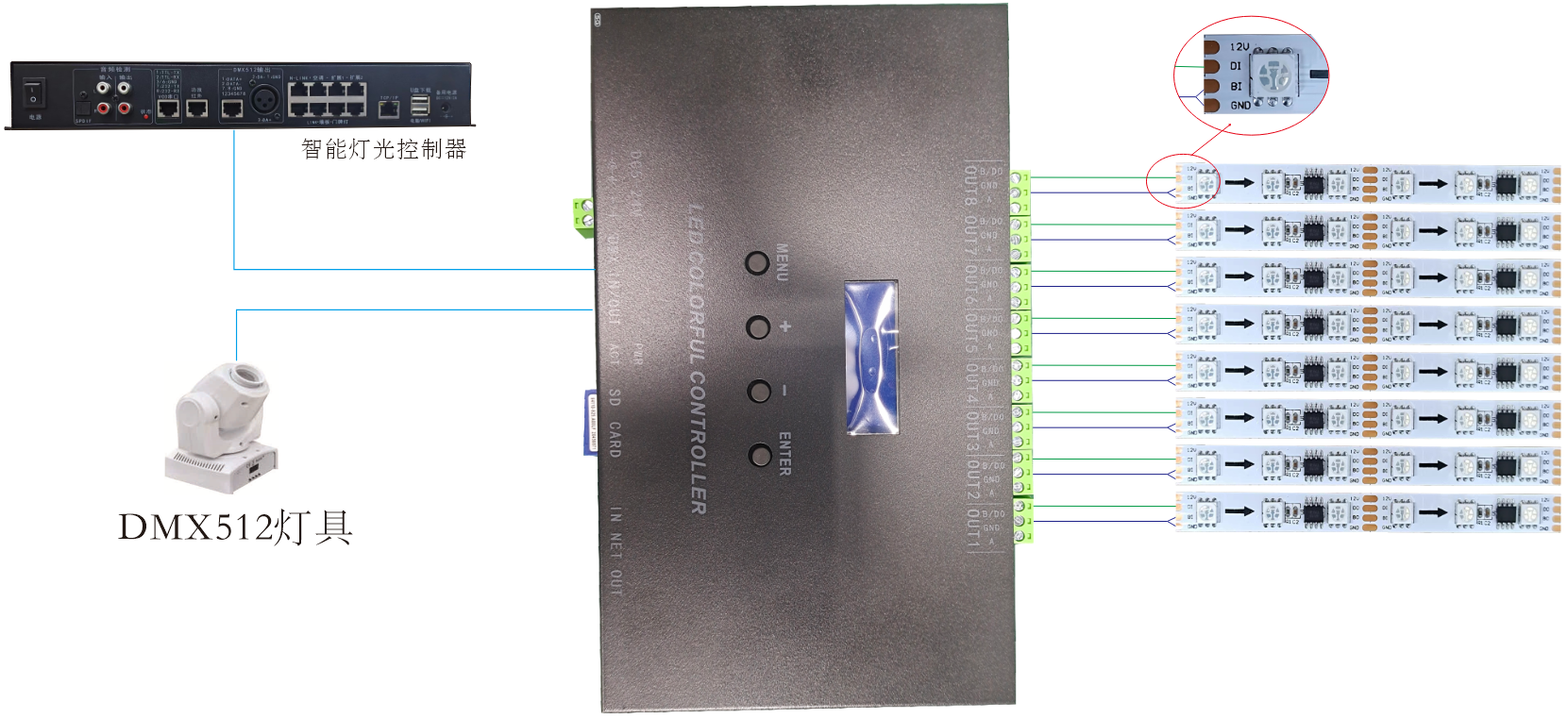

2、  单台机器的接线说明

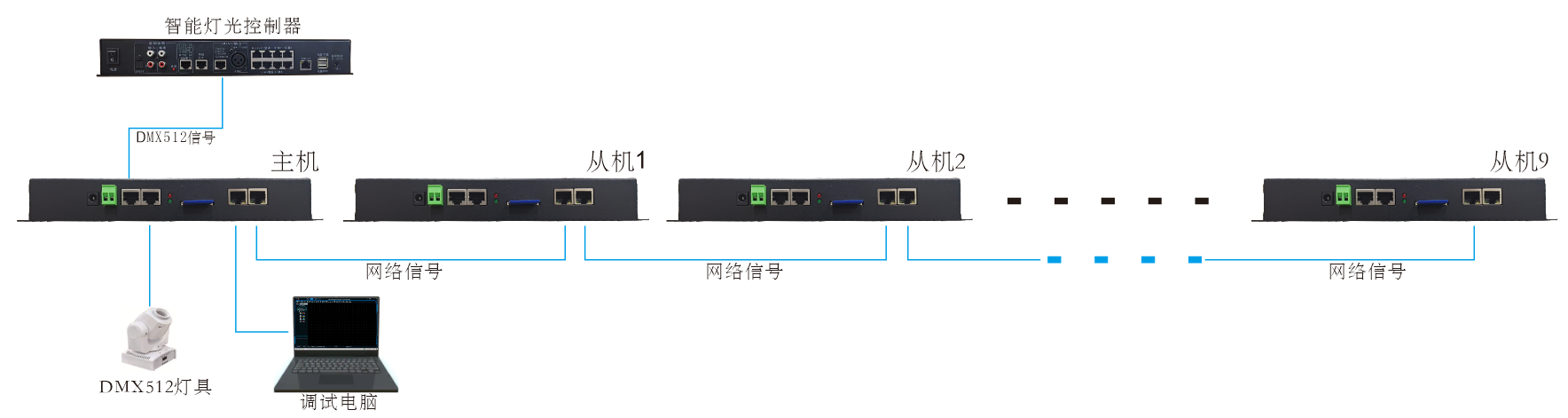

3、  单主机多从机接线说明

说明：多路级联作时，每路只需设置第一台控制器的网络参数、芯片协议、控制器输出参数；对应像素地图上的控制器像素点。

使用“MH08”软件搜索搜索控制器的时候只会搜索到第一台控制器

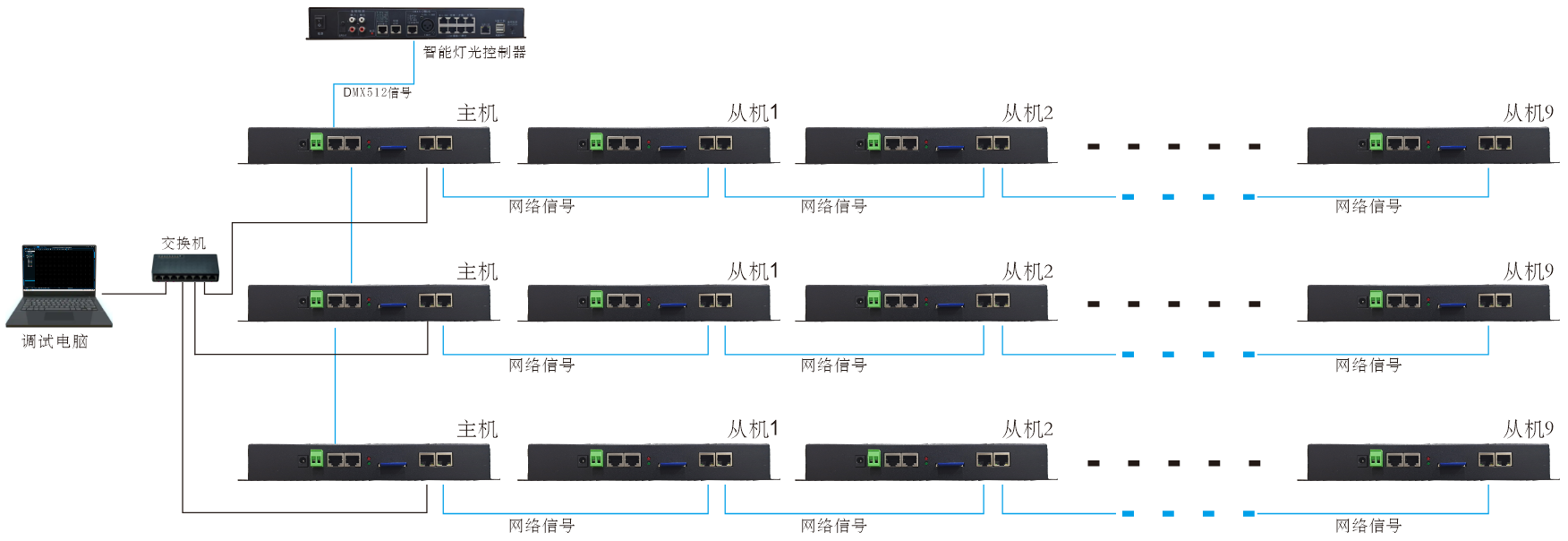

4、  多台主机多从机接线说明

五、产品功能

n  控制器之间采用局域网布局，设备间最大传输距离100米，可使用交换机、网络中       继器、光电转换作为中继使用；

n  可实现单路或多路协同控制；

n  可读取SD卡效果文件脱机播放，支持32G内存卡，FAT32/FAT16格式，最多能存放250个DAT文件，可指定播放或循环播放；

n  DMXA、DMXB口接收DMX512信号，9个通道控制SD灯带的效果、速度、颜色、方向、频闪等；

n  NET-IN口可接收UDP信号，通过UDP代码控制SD卡上的灯带效果；

n  支持自主开发专用软件“MH08”可实现现场描点，远程设置、效果录制、程序固件升级等功能；

n  支持ART-NET协议，可联MADRIX、RESOLUME等软件，实现效果录制；

n  支持上电次数加密功能；

n  LCD中英文操作界面，可满足中外客户使用；。

n  支持DMX512芯片灯具写码；

n  8路增强TTL电平信号或485差分信号输出，RGB灯带每个端口最大控制1020个像素点；RGBW灯带每个端口最大接768个点；

n  支持CAD建模，DXF文件导入模型；

六、手动设置说明：

1、  播放界面：

控制器上电后进入播放界面；

■ “文件：000”：“000”表示为SD卡里的第一个效果文件；

■ “速度：9”：速度后的数值越大表示灯光效果变化越快，最大值为“9”，最小值为“0”灯光效静止不动；

■ “亮度：16”：亮度后的数值越大表示灯光越亮，最大值为“016”，最小值为“000”；

■  控制器在脱机应用时有“手动播放”和“自动播放”两种播放模式：

①．手动播放：控制器对单一效果循环播放，文件后的数字即对应SD卡里同文件名的效果；

②．自动播放：控制器对SD卡上的全部效果循环播放，文件后的数字会自动变换，

在脱机播放界面下按一次“ENTER”按键，文件的参数被激活（闪烁），

按“+”或“-”更改数值来选择要播放的效果文件，设好参数后再按一次“ENTER”按键保存参数；

注：  ①．参数只有处于激活（闪烁）状态时，才能通过“+”或“-”按键进行设置；

②．在保存前一项参数的同时也会把下一项的参数激活（闪烁），如在保存上面的文件时也会把速度参数激活（闪烁），

如不需更改当前参数则可以继续按“ENTER”按键，直到激活需更改的参数项时再通过按“+”或“-”进行参数设置；

③．在“手动播放”或“自动播放”处于激活（闪烁）状态时，

再按一次“ENTER”按键表示完成对脱机应用的设置并保存到控制器；

2、  手动写码界面

■  长按确“MENU”键5秒，然后单按1次“MENU”键切换到手动写码界面

■ “写码芯片:”为写码灯具芯片的协议类型，按“+”或“-”选择与灯具带载DMX512 IC对应芯片型号；

■ “通道间隔:”为写码的通道间隔，按“+”或“-”设置每个灯具或者每个IC的通道间隔；

■ “起始通道:”为写码的起始通道，按“+”或“-”设置从第几个通道开始写码，

当设置好灯具通信协议，起始通道，通道间隔的后，长按“ENTER”键即可对灯具进行写址。

3、  网络参数、芯片协议设置界面

■  长按确“MENU”键5秒，然后单按1次“MENU”键切换到控制器网络参数、芯片协议设置界面。

■ “IP地址：”为控制器IP地址，在同一个局域网里的每个设备的IP地址均不一样；

■ “子网掩码：”为控制器子网掩码，一般为“255.255.255.000”；

■ “MAC：”为控制器MAC地址，在同一个局域网里的每个设备的MAC地址均不一样；

■ “芯片型号：”设置控制器输出的灯具芯片型号。

4、  控制器输出设置界面

■  长按确“MENU”键5秒，然后单按2次“MENU”键切换到控制器输出设置界面。

■ “级联数量：”设置该路所使用的控制器数量；

■ “起始空间：”设置该路控制器从那个空间开始获取灯光数据；

■ “端口像素：”设置控制器每个端口的最大带载像素；(RGB：1020pixel) / (RGBW：768pixel)；

■ “端口模式：”设置控制器输出端口模式。4P：前四个端口有输出；8P：全部端口有输出。

5、  DMX512地址码设置

■  当控制器DMX A或DMX B口连接DMX512控台时，

并且DMX512信号正常的情况下控制器自动切换到UDP、DMX512界面，并且绿色指示灯持续闪烁。

■  长按确“MENU”键5秒，然后单按3次“MENU”键切换到DMX512地址设置界面；

按“ENTER”键后“ 地址：001 ”三位数同时闪烁，

按“+”或“-”进行DMX起始地址设置(数值为1 - 512)，按“OK”键保存设置，

按2次“MENU”键返回控台链接界面完成设置。

6、  ART-NET界面

■ “ID号：”当前控制器序号。使用“MH08”软件发送信号时，控制器安照级联次序自动排序号，“ID号：001”为第一台，“ID号：002”为第二台...；

■ “IP地址：”显示该控制器当前IP地址；

■ “网络：”显示该控制器之间的通信状态。“正常”为该控制器能接收到信号，“异常”该控制器没接收到信号；

■ “SD：”SD卡数据状态。“正确”为SD卡效果数据正常，“异常”为SD卡灯带效果数据异常；

七、规格参数

八、技术支持

有任何问题请联系当地经销商。
